ΠΑΦΙΛΗ - Εξωτερική Σκαλωσιά Τ3

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ Τ3 (Κατηγορία Β)

Η σκαλωσιά μπετόν Παφίλη είναι πιστοποιημένη σύμφωνα με τα ακόλουθα Ευρωπαϊκά πρότυπα:

ΕΛΟΤ ΕΝ 74-1
ΕΛΟΤ ΕΝ 39/2001
ΕΛΟΤ ΕΝ 12811-1/2003
ΕΛΟΤ ΕΝ 12812/2008

Ο πλήρης πύργος 1.20 Χ 1.55m αποτελείται από:
- Πλαίσια 1.80 x 1.20m, Ø 48.8 x 3.2mm
- Πλαίσια 1.20 x 1.20m, Ø 48.8 x 3.2mm
- Βίδες άνω και κάτω Ø 40 x 5mm, μήκους 0.70m
Ελάχιστο ύψος πύργου 1.80 x 1.20: 1.95m
Μέγιστο ύψος πύργου 1.80 x 1.20: 2.85m
(Δεν συμπεριλαμβάνονται τα ταμπάνια και τα καδρόνια στις βίδες άνω)
Ποιότητα χάλυβα: S235 & S355

Οι σύνδεσμοι είναι κατασκευασμένοι σύμφωνα με το πρότυπο ΕΝ 74-1.

Όλα τα προϊόντα μπορούν επίσης να διατεθούν γαλβανισμένα.

Καταλογος Προϊοντων

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ Τ3

301 Πλαίσιο 1.80 X 1.20 m

302 Χιαστί 2.10 m

(Ø27 X 2 mm)

303 Πλαίσιο 1.20 X 1.20 m

304 Χιαστί 1.75m

(Ø27 X 2 mm)

305 Βίδα άνω 11 cm

(Ø40 X 5 mm)

306 Βίδα άνω 17 cm

(Ø40 X 5 mm)

308 Βίδα κάτω

(Ø40x5mm, μήκους 0.70m)

310 Ποτηράκι

(Ø40x3.2mm, μήκους 0.20m)

-Π- με σωλήνα

312 για MP-110
313 για G-20

Διπλό -Π- με σωλήνα

314 για MP-110
315 για G-20

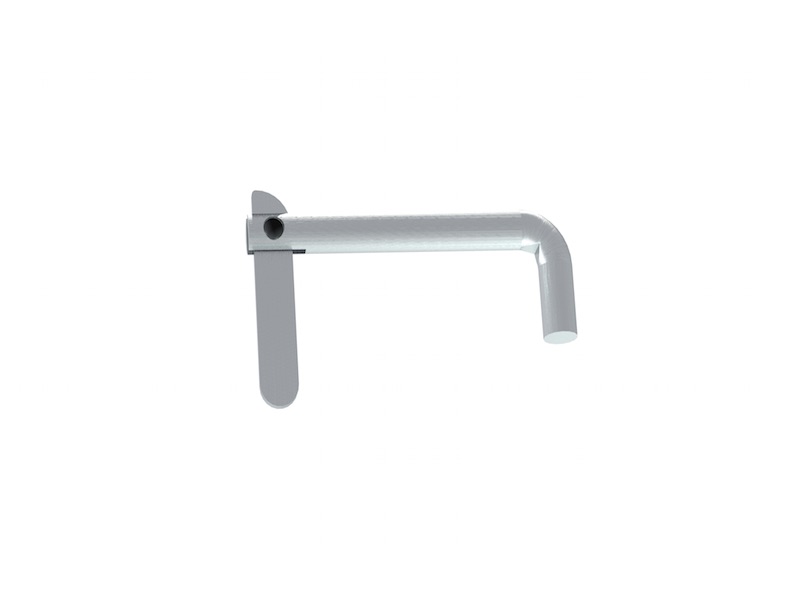

317 Πείρος ασφάλειας πλαισίων

318 Βίδα L:146

319 Βάση για κεκλιμένες επιφάνειες
(προσαρμόζεται στην βίδα άνω)

322 Πλευρικό σύστημα (μήκους 0.70m)

323 Σφιγκτήρας για MP-110
και G-20

324 Σφιγκτήρας για MP-110

325 Κλειδί σφιγκτήρων για MP-110

MP-110

326		1.70 m
327		2.20 m
328		2.70 m

329 Καστάνια

330 Σφιγκτήρας καδρονιών
G-20

331 Σφιγκτήρας ταμπανιών
G-20

G-20

332		L=1.80 m
333		L=2.50 m
334		L=3.30 m
335		L=3.90 m

336 Ρίχτι

Κλειδιά
(Πάχος: 80 x 6 cm)

338 για κολώνα 0.50 m
339 για κολώνα 0.80 m 340 για κολώνα 1.20m

341 Πεταλούδα

342 Γρύλλος

343 Σύνδεσμος σταθερής γωνίας

344 Σύνδεσμος μεταβλητής γωνίας

345 Σύνδεσμος ενώσεως σωλήνα

346 Σωλήνας

(Ø48.8 x 3.2mm)

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ ΓΑΛΒΑΝΙΣΜΕΝΗ T3
